1. 概述

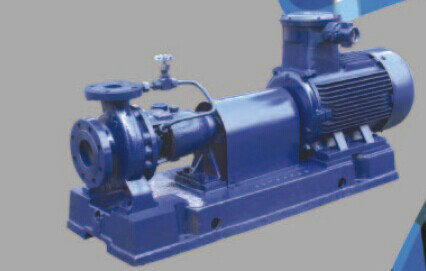

　　　CZ型流程泵是卧式单级单吸悬臂式离心泵，尺寸符合DIN24256/ISO2858标准。
　　　CZ型泵可输送低温或者高温液体、中性或者有腐蚀性液体、清洁或者内含固体颗粒的液体。可广泛用于化工、化肥、石油、冶金、电力、造纸、食品、制药、合成纤维等工业部门。

2. 性能参数

　 1.流量：~2000m3/h
　 2.扬程：160m
　 3.工作压力：2.5MPa
　 4、工作温度：-80℃~300℃
　 5、特性曲线平稳 气蚀值低 效率高，在不满负荷时也保持这些特性。
.3、使用范围
　 输送介质
　　 1.各种温度和浓度硫酸、硝酸、盐酸和磷酸等无机酸和有机酸
　　 2.各种温度和浓度下的性氧化钠和碳酸钠等碱性浓液。
　　 3.各种盐溶液
　　 4.各种液态石油化工产品 有机化合物以及其他有腐蚀性的原料和产品。
可选择的耐腐蚀性材料包括303、305、306、307、316、316L、904、904L、804、ECR合金、NiCr合金、哈氏合金、CD-4MnCu及钛合金等，能满足上述介质要求。订货时，请用户提供所要输送介质的详细情况。

4. 结构特点

　　　 1.外形安装尺寸和底座均按国家标准设计、可代替进口泵。
　　　 2.泵的进出口在同一轴线上，便于设计及工艺接管。
　　　 3.轴承架，包括轴、叶轮、填料函体等形成一个组合件，使泵在维修时不需要从官道上拆下来，由于采用了加长联轴节，电机也不必拆下来。
　　　 4.作用于轴封处的压力由付叶片或叶轮上的平衡孔补偿，轴封即可采用软填料密封（可冷却、也可以不冷却），也可采用各种结构的单、双端面机械密封。
　　　 5.滚珠轴承经久耐用、轴径尺寸充裕，以保证运行平衡
　　　 部分规格的泵体设计成双涡轮壳体，以平衡径向力。
　5、型号说明
CZ32-160A
CZ——标准化工流程泵
32——泵排出口直径（mm）
160——叶轮及直径（mm)
A——同型号叶轮经过一次切割，性能参数降低
6、转向
　　从驱动端看，泵按顺时针方向旋转。
